Brugkraan (bovenloopkraan) – Praktische handleiding voor bediening en onderhoud

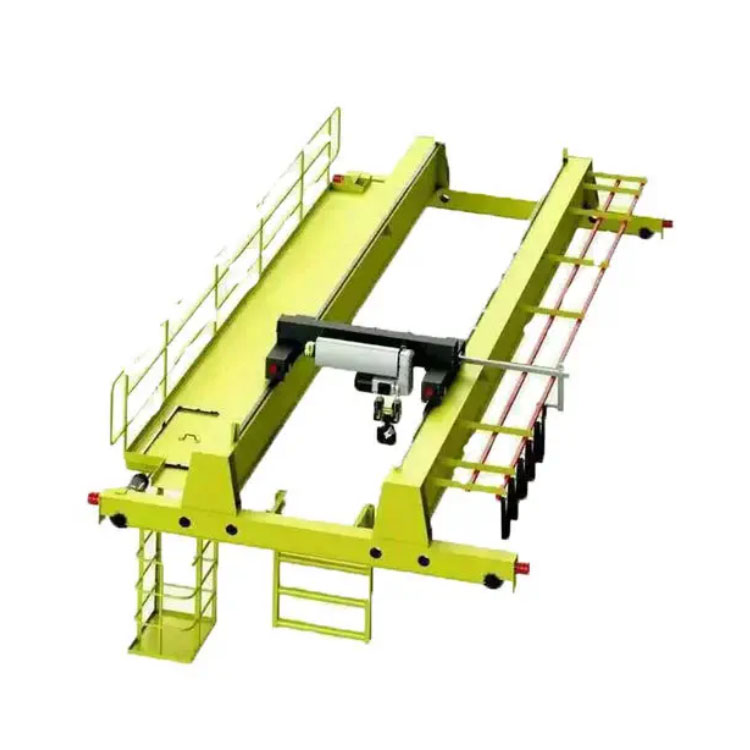

Debrug kraan– algemeen bekend als een bovenloopkraan of ‘reizende kraan’ – is de meest kritische uitrusting voor materiaalbehandeling in industriële werkplaatsen, die zich uitstrekt over werkplaatskolommen en dagelijks zware hijswerkzaamheden uitvoert. Het combineert operationele risico's op grote hoogte met hoogfrequent gebruik; elke operationele fout of tekort aan onderhoud kan gemakkelijk leiden tot ernstige ongelukken, zoals vallende lasten, botsingen of elektrische schokken.

Verplichte inspectie van 3 minuten vóór de dienst (levensreddende stap)

Schakel het apparaat niet onmiddellijk in! 80% van de mechanische storingen vertoont vóór het opstarten waarschuwingssignalen. Voer eerst een visuele inspectie uit:

1. Baanrails en eindvrachtwagens (dode hoeken boven het hoofd)

• Controleer het railoppervlak op olievlekken, ijs/vorst of losse bouten (vooral van cruciaal belang in de winter).

• Inspecteer de bumperkussens (rubber of hydraulisch) op de eindtrucks; deze vormen uw laatste verdedigingslinie tegen botsingen.

2. Staalkabel en haak (de meest kritieke faalpunten)

Staalkabel: Tel visueel de gebroken draden binnen één leglengte (ca. 6× kabeldiameter). Als de gebroken draden groter zijn dan 10%, of als u vervorming door vogelkooien of een diametervermindering van meer dan 7% ziet, meld dit dan onmiddellijk voor vervanging.
Haak: Controleer of de veiligheidsgrendel (antislipsluiting) vrij terugveert. Draai de haak met de hand. Als hij vastzit of overmatige weerstand voelt, is het druklager droog en moet het onmiddellijk worden gesmeerd.

3. Hijseindschakelaar (gewicht/spiraaltype)

Kritische test: Til de lege haak omhoog totdat deze de eindschakelaar activeert; de stroom moet onmiddellijk worden uitgeschakeld. Als u de contactor hoort "chatten", maar de motor blijft draaien, is de eindschakelaar defect. Gebruik het apparaat niet voordat het gerepareerd is.

4. Afstandsbediening/Noodstop in cabine

Druk op de noodstopknop; de hele kraan moet worden uitgeschakeld. Als een beweging nog steeds reageert, vervang dan onmiddellijk de batterijen van de afstandsbediening of controleer het stuurcircuit.

De “Gouden Drie Elementen” van kraanrijden – stabiel, nauwkeurig, snel

1. Hijsoperatie (anti-twee-blokkeerregel)

• Stapsgewijs heffen: Wanneer u een last optilt, stopt u op 20-30 cm boven de grond en tilt u vervolgens weer op. Dit wordt een ‘remtest’ genoemd: bevestig dat de rem de last vasthoudt zonder te slippen.

• Verbied het "achteruit remmen" ten strengste: Om tijdens het hijsen langzamer te gaan rijden, mag u de controller alleen terugzetten naar een versnelling met een lagere snelheid. Duw nooit rechtstreeks in de daal-/daalrichting, omdat dit een ernstige impact op de versnellingsbak zal veroorzaken en zelfs de as kan breken.

2. Reizen van brug en trolley (elimineert het zwaaien van de last)

• Anti-slingertechniek: Wanneer de brug in beweging komt, zwaait de last naar achteren; bij het stoppen zwenkt hij naar voren.

• Vuistregel: versnel zachtjes (volg de zwaai), vertraag vroeg (anticipeer op de stop).

• Praktische methode: Wanneer u de doelpositie nadert, zet u de controller ongeveer 1 meter voor het stoppunt terug in neutraal, zodat de kraan in positie kan komen. Op dat moment hangt de last verticaal en is positionering het meest nauwkeurig.

• Gebruik nooit "tegenstroomremmen" voor noodstops: Tenzij het een echte noodsituatie betreft, moet u het elektrische remmen altijd op natuurlijke wijze laten vertragen. Het abrupt in de tegenovergestelde richting gooien van de controller veroorzaakt overmatige zijdelingse spanning op de hoofdligger, waardoor de levensduur ervan wordt verkort.

3. Speciale omstandigheden (excentrisch laden en zijwaarts trekken)

• Absoluut verbod: Zijwaarts trekken is ten strengste verboden. Dit is niet alleen in strijd met de regel van "Ten No-Lifts", maar zorgt er ook voor dat de wielen van de trolley ernstig tegen de railflens schuren, wat leidt tot "knagen van de rail" of zelfs ontsporing.

• Excentrische lasthantering: Als het zwaartepunt van de last verschoven is, moet u de haak direct boven het zwaartepunt verplaatsen voordat u gaat hijsen. Anders zal de staalkabel aan één kant onevenredige spanning dragen en gevoelig zijn voor breken.

Noodprobleemoplossing voor veelvoorkomende fouten (reactie op operatorniveau)

Geplande onderhouds- en inspectiecyclus (moet in de werkplaats worden geplaatst)

Dagelijkse inspectie (verantwoordelijkheid van de machinist): Eindschakelaars, visuele staat van de kabel, veiligheidshaak, noodstopknop.

Wekelijkse inspectie (verantwoordelijkheid teamleider): Remspeling (normaal bereik: 0,5–0,7 mm; indien groter dan 1 mm, is afstelling vereist); oliepeil versnellingsbak (zichtbaar in het midden van het kijkglas).

Maandelijkse inspectie (verantwoordelijkheid onderhoudselektricien): Slijtage geleiderstaafcollector (resthoogte koolborstel <5 mm = moet vervangen); aansluitingen van het hoofdcircuit op verkleuring/oververhitting (dit is een fysiek bewijs van overbelasting).

Jaarlijkse inspectie (verplicht door regelgevende instantie): Statische belastingstest (1,25× nominaal vermogen), dynamische belastingstest (1,1× nominaal vermogen) en doorbuigingsmeting van de hoofdligger (vervanging vereist als de gespecificeerde limieten worden overschreden).

Handsignalen met snelle referentie voor riggingcommunicatie

• Voorbereiden/stoppen: arm horizontaal uitgestrekt, handpalm naar beneden gericht, zwaai naar links en rechts.

• Ophijsen: arm naar boven gestrekt, wijsvinger naar de hemel gericht, kleine cirkels maken.

• Naar beneden hijsen: arm naar beneden uitgestrekt, wijsvinger naar de grond gericht, kleine cirkels maken.

• Noodstop: Beide armen geheven met de handen boven het hoofd gevouwen (alle bewegingen moeten onmiddellijk stoppen).

Laatste kritieke waarschuwing: redding bij stroomuitval en ‘secundaire elektrische schok’

Als er door een stroomstoring een last in de lucht blijft hangen:

1. Verbied operators ten strengste om op de hoofdligger te klimmen om de rem handmatig los te maken!

2. Juiste procedure: Stel een uitsluitingszone in → onderhoudspersoneel gebruikt het handmatige handslingertakel (indien aanwezig) of het hydraulisch opkrikken om de rem veilig te ontgrendelen.

3. Ontsnappingsregel: spring niet als de cabine in brand vliegt. Rijd de kraan naar de dichtstbijzijnde nooduitgang en gebruik het veiligheidstouw/afdaalapparaat dat in de cabine aanwezig is.

Laatste woord: Een bovenloopkraan is een ‘luchtvrachtafhandelaar’. Hij is niet bang voor zware lasten; hij is bang voor schokken en metaalmoeheid. Soepel starten/stoppen en regelmatige olieverversingen zijn veel effectiever dan welk hightech antibotsingssysteem dan ook. Die tweede blik en dubbele controle vóór elke afdaling van de lading is het grootste respect dat u aan uw eigen leven kunt betuigen.
