Wat zijn de soorten terugslagkleppen?

In vloeistofcontrolesystemen,Kleppenkan de terugstroom van media voorkomen en zorgen voor een unidirectionele vloeistofstroom. Deze zeer praktische klep is op verschillende typen ontworpen volgens verschillende toepassingen en behoeften, elk met unieke structurele en functionele kenmerken.

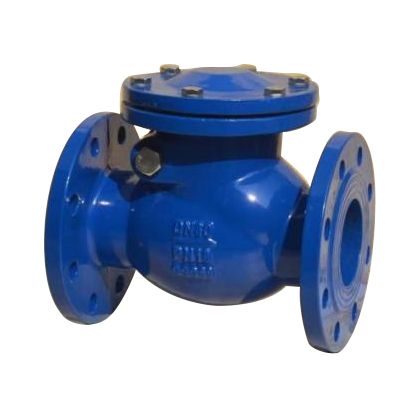

1. Swing -terugslagklep

De klepschijf van deSwing Check -klepis schijfvormig en het wordt geopend en gesloten door rond de roterende as van het klepzitterkanaal te draaien. Het interne kanaal van de klep is gestroomlijnd, dus de stroomweerstand is relatief klein, wat met name geschikt is voor gelegenheden met een groot kaliber met een lage stroomsnelheid en zeldzame stroomstatusveranderingen. Het is echter niet geschikt voor pulserende stroming. In het geval van pulserende stroming is de afdichtingsprestaties mogelijk niet zo goed als andere soorten terugslagkleppen.

Swingcheck kleppen kunnen worden onderverdeeld in type single-flap, dubbele flap type en multi-flap type type volgens de verschillende klepkalibers.

2. Liftcheckventiel

De klepschijf van de liftklep wordt geopend en gesloten door te glijden langs de verticale middellijn van het kleplichaam. Het heeft een compacte structuur en een relatief grote vloeistofweerstandscoëfficiënt en presteert goed in hoge druk en klein kaliber gelegenheden. De installatiemethoden van liftkleppen zijn verschillend. Volgens deze functie kunnen ze ook worden onderverdeeld in verticale liftkleppen en horizontale liftkleppen. De eerste is meer geschikt voor verticale pijpleidingen, terwijl de laatste gebruikelijk is in horizontale pijpleidingen.

3. Axiale stromingsverslagklep

Axiale stroomophangklep is een speciaal type terugslagklep dat afhankelijk is van de kracht van de middelgrote stroom om de klepschijf te duwen om langs de as te bewegen om een ​​snelle sluiting te bereiken. Deze klep wordt veel gebruikt in industrieën zoals petrochemicaliën, vooral in sommige gelegenheden die een snelle respons, lage drukverlies en laag geluid vereisen. Het is meer geschikt voor harde werkomstandigheden.

4. Butterfly -terugslagklep

Devlinderklepis vernoemd naar zijn unieke vlinderklepschijf. De klep heeft een groot stroomgebied wanneer geopend, vermindert de vloeistofweerstand en heeft een eenvoudige structuur, lichtgewicht en eenvoudige installatie. Het wordt veel gebruikt in verschillende vloeistofcontrolesystemen.

De bovenstaande vier zijn meer gebruikelijke soortenKleppen. Natuurlijk zijn er enkele andere speciale soorten terugslagkleppen, zoals compressie -kolven en pijplijncontrolekleppen, die meestal zijn ontworpen volgens specifieke toepassingsvereisten en beter kunnen voldoen aan de behoeften van speciale situaties.
