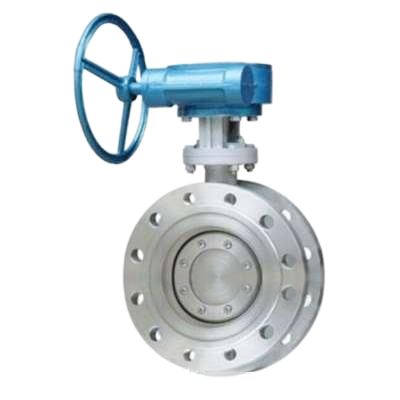

Hoe je vlinderkleppen kunt meten

Vlinderkleppenworden veel gebruikt in industriële en binnenlandse toepassingen om de vloeistofstroom te reguleren. Het correct meten van een vlinderklep is cruciaal voor het waarborgen van de juiste installatie, compatibiliteit met leidingsystemen en optimale prestaties. Hier is een stapsgewijze handleiding voor het meten van vlinderkleppen:

1. Begrijp de componenten om te meten

Voordat u meten, maak u zich vertrouwd met de delen van een vlinderklep die dimensionering vereisen:

- Kleplichaam: de hoofdbehuizing die de schijf en stoel bevat.

- Disc: de cirkelvormige plaat die roteert om vloeistofstroom te regelen.

- Zitting: het afdichtoppervlak tussen de schijf en het kleplichaam.

- STEM: de as verbonden met de schijf, die beweging van de actuator overbrengt.

- Flenzen: de verbindingspunten tussen de klep en de pijplijn.

2. Tools die u nodig hebt

- Tape of remklauw meten

- Referentiespecificaties of datasheets

- Pijpmeter meter (optioneel)

3. Stappen om eenVlinderklep

a) Bepaal de klepmaat

- Nominale diameter (DN): meet de binnendiameter van de buis waarin de klep wordt geïnstalleerd. De grootte van de klep moet overeenkomen met de nominale diameter van de pijp.

- Klepboring: meet de interne diameter van de klep wanneer volledig open om ervoor te zorgen dat deze overeenkomt met de boring van de buis.

b) Meet face-to-face afstand

-Face-to-Face-afstand: meet de afstand tussen de twee flenzen (of uiteinden) van het kleplichaam. Dit is van cruciaal belang om ervoor te zorgen dat de klep binnen het pijplijnsysteem past.

c) Meet flensafmetingen

- Meet de buitendiameter (OD) van de flenzen.

- Controleer de diameter van de boutcirkel (BCD): de diameter van de cirkel gevormd door de middenpunten van de boutgaten.

- Tel en meet de boutgaten: verifieer het aantal gaten en hun diameter.

d) Meet de klepschijf

- Meet de diameter van de klepschijf. Zorg ervoor dat het niet interfereert met de interne diameter van de pijp of fittingen wanneer het volledig wordt geopend.

e) Controleer de stengellengte en diameter

- Meet de lengte van de klepsteel om te bevestigen dat deze past bij uw actuator of hanteer de vereisten.

- Meet de stengeldiameter om compatibiliteit met actuatoren of handmatige operators te waarborgen.

f) Controleer op goedkeuring

- Handhaaf of actuatoropruiming: als de klep een hendel of actuator gebruikt, meet dan de vrijgave die rond de stengel vereist is om deze vrij te bedienen.

4. Belangrijke overwegingen

a) normen en specificaties

Vlinderkleppen worden vervaardigd volgens specifieke normen zoals ANSI, DIN of JIS. Zorg ervoor dat de metingen voldoen aan de standaard die relevant is voor uw regio of toepassing.

b) drukbeoordeling

Controleer de drukklasse van de klep (bijv. PN10, PN16) om ervoor te zorgen dat deze voldoet aan de operationele drukvereisten van het systeem.

c) Materiële compatibiliteit

Hoewel het geen directe meting is, is ervoor zorgen dat het klepmateriaal (bijv. Roestvrij staal, ductiel ijzer) compatibel is met de behandeling van de vloeistof van cruciaal belang.

d) Inspectie voor stoel- en afdichtingen

Inspecteer de afmetingen van de klepzitting en afdichtingsoppervlakken op slijtage of schade. Zorg ervoor dat de stoeldiameter overeenkomt met de schijfafmetingen voor een juiste afdichting.

5. Gegevensasheets van de fabrikant gebruiken

Veel vlinderkleppen worden geleverd met gedetailleerde technische datasheets. Controleer uw metingen met de gegevensblad om te bevestigen dat de klep aan uw systeemvereisten voldoet.

Conclusie

Het meten van eenvlinderklepzorgt voor een juiste pasvorm, optimale prestaties en betrouwbaarheid op lange termijn. Door deze gids te volgen en alle kritieke afmetingen te overwegen, kunt u met vertrouwen een vlinderklep selecteren of vervangen die naadloos in uw systeem wordt geïntegreerd.
