Wat zijn de classificaties van poortkleppen?

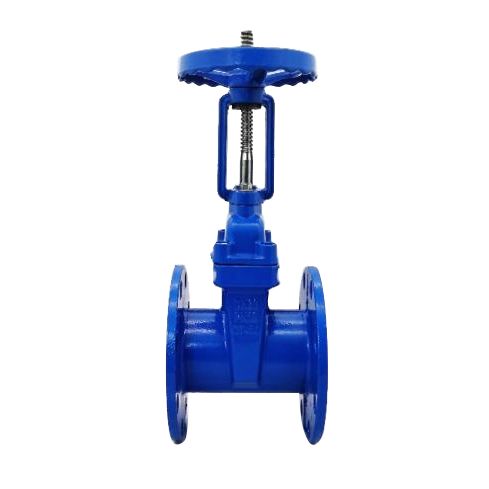

Indien geclassificeerd door klepstam,poortkleppenkan worden verdeeld in stijgende stengelpoortkleppen en verborgen stengelpoortkleppen. De trapeziumvormige draad van de klepsteel van de stijgende stengelpoortventiel wordt buiten het kleplichaam geplaatst, gelegen op het bovenste deel van de klepsteel. Door de klepsteelmoer te roteren, drijft de klepsteel de poortschijf aan om synchroon te stijgen en te vallen om de opening en sluiting van de klep te realiseren. Omdat de klepsteelmoer zich buiten de lichaamsholte bevindt, is deze bevorderlijk voor smering en is de openings- en slottoestand intuïtief en duidelijk, dus deze wordt veel gebruikt. In harde omgevingen zijn de blootgestelde draden van de klepstam echter gevoelig voor schade en corrosie en beïnvloeden ze zelfs de werking.

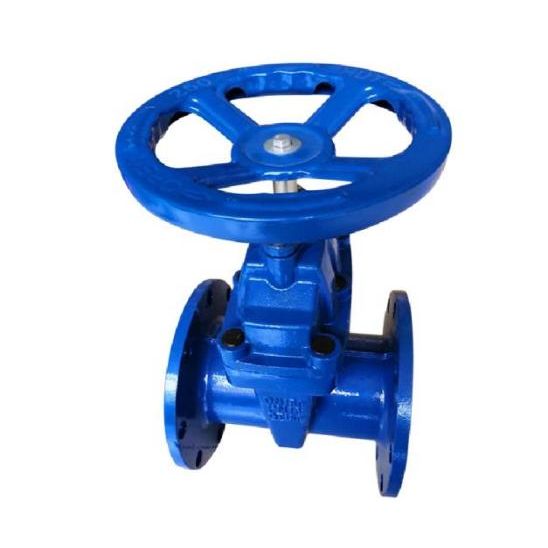

De verborgen stengelpoortklep wordt ook een roterende stengelpoortklep genoemd. De klepsteelmoer wordt in het kleplichaam geplaatst, in direct contact met het medium, en wordt vaak op de poortschijf bevestigd. De klepsteelmoer drijft de poortschijf op om op en neer te bewegen om de opening te voltooien en te sluiten door de rotatie van de klepsteel. Meestal is er een trapeziumvormige draad aan de onderkant van de klepstam. Door de draad aan de onderkant van de klep en de geleidegroef op de klepschijf, wordt de rotatiebeweging omgezet in lineaire beweging, dat wil zeggen dat het bedieningskoppel wordt omgezet in operationele stuwkracht. Omdat de trapeziumvormige draad die voor transmissie wordt gebruikt zich in het kleplichaam bevindt, is deze vatbaar voor middelgrote corrosie en kan niet worden gesmeerd. De mate van opening kan niet direct worden waargenomen en een indicatorapparaat is vereist.

Indien geclassificeerd door structuur,poortkleppenKan worden verdeeld in twee soorten: wigpoortkleppen en parallelle poortkleppen. Het afdichtingsoppervlak van de platte poortklep is parallel aan de verticale middellijn, dus de afdichtingsoppervlakken op de kleplichaam en de poortplaat zijn ook parallel aan elkaar. Het meest voorkomende type poortventiel is het type dubbele schijven. Om de kleplichaam en de poortplaat te laten maken, hebben ze nauw contact tussen de twee afdichtingsoppervlakken bij het sluiten, een dubbelzijdige stuwkrachtwig wordt vaak gebruikt tussen de twee poortplaten. De meeste van hen worden gebruikt op lagedrukpijpleidingen zoals kleine pijpleidingen. Er zijn ook parallelle poortkleppen met enkele poorten, maar ze zijn zeldzaam.

Het afdichtingsoppervlak van de wigpoortklep bevindt zich onder een bepaalde hoek ten opzichte van de verticale middellijn, en het is een poortklep met twee wigvormige afdichtingsoppervlakken. De poort van de Wedge Gate -klep is verkrijgbaar in enkele en dubbele poorten. Het voordeel van het dubbele poorttype is dat de nauwkeurigheidsvereiste van de afdichtingsoppervlakte laag is, de temperatuurverandering niet eenvoudig is om de poort te wig worden en de slijtage van het afdichtoppervlak kan worden gecompenseerd door pakkingen toe te voegen. Het nadeel is dat de structuur ingewikkeld is en het gemakkelijk is om in viskeuze media te blijven plakken. Wat nog belangrijker is, de poortplaat is gemakkelijk af te vallen nadat de bovenste en onderste schotten al vele jaren zijn gecorrodeerd.

Bovendien zijn er andere verschillende manieren van classificatie:

Volgens verschillende normen: National Standard Gate Valve, American Standard Gate Valve, Duitse standaardpoortventiel, Japanse standaardpoortventiel.

Volgens de verbindingsmethode: Flens -poortventiel, gelaste poortventiel, schroefdraadpoortventiel (ook verdeeld in interne draad en externe draad).

Volgens het drukniveau: hogedrukpoortventiel, lage (medium) drukpoortventiel.

Volgens de rijmethode: elektrische poortventiel,pneumatische poortklep, Handmatige poortklep.

Volgens de materiaalclassificatie: roestvrijstalen poortklep, gesmede stalen poortventiel, gegoten stalen poortventiel, koolstofstalen poortklep, gietijzeren poortklep, koperen poortklep (ook verdeeld in bronzen poortventiel, messing poortklep), keramische poortklep, plastic poortklep.
