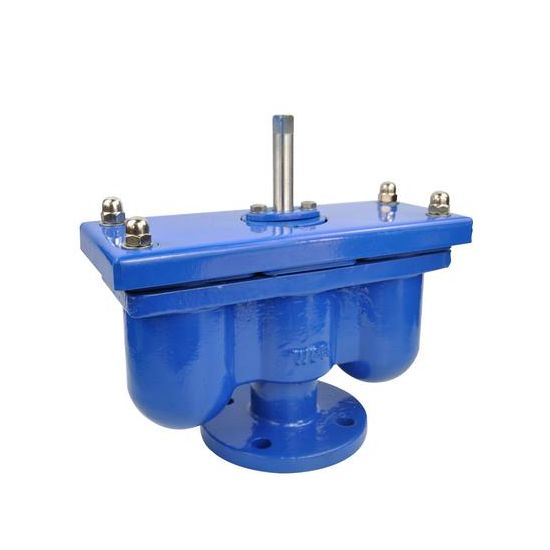

Dubbele kogelontluchtingsklep

DeDubbele kogelontluchtingsklepvanFYLis een hoogwaardige luchtklep ontworpen voor waterleidingen die een betrouwbare gasafvoer, bescherming tegen onderdruk en een energiezuinige werking vereisen. Als professionele fabrikant van hydraulische machines met jarenlange ervaring in de sector,FYLcombineert hoogwaardige materialen, precisietechniek en concurrerende prijzen om een ​​product te leveren dat voldoet aan de eisen van moderne watervoorziening-, verwarmings- en industriële systemen.

In tegenstelling tot conventionele ontluchtingskleppen met één gat, vergroot het dubbele kogelontwerp van FYL de uitlaatcapaciteit aanzienlijk, verbetert de systeemefficiëntie en beschermt het actief pijpleidingen tegen scheuren veroorzaakt door negatieve druk.

Hoe het dubbele kogelontluchtingsventiel werkt

Als u het werkingsprincipe begrijpt, kunt u de juiste klep voor uw toepassing selecteren. De FYL ontluchtingsklep met dubbele kogel werkt automatisch op basis van de water- en luchtdynamiek in de pijpleiding.

1. Eerste luchtafvoer (opstarten)

Wanneer de pijpleiding voor het eerst met water wordt gevuld, wordt de klepsteel tegen de klok in gedraaid. De steel gaat samen met de klep omhoog, waardoor opgesloten lucht onder waterdruk de lichaamsholte kan binnendringen. Deze lucht wordt vervolgens via het uitlaatmondstuk verdreven. Zodra de lucht is verwijderd, vult water de holte, waardoor de roestvrijstalen vlotter door het drijfvermogen omhoog gaat. De vlotter blokkeert het uitlaatmondstuk en bereikt daarmeeautomatisch zelfdichtend .

2. Normale werking (continue ontluchting)

Tijdens normaal pijpleidingbedrijf komen er voortdurend kleine hoeveelheden lucht vrij uit het water onder druk. Deze lucht verzamelt zich bovenaan de holte van het kleplichaam. Naarmate de lucht zich ophoopt, zakt de vlotter weg van zijn afdichtingspositie, waardoor het uitlaatmondstuk wordt geopend. De verzamelde lucht wordt afgevoerd en de vlotter keert onmiddellijk terug naar zijn oorspronkelijke positie, waardoor het mondstuk opnieuw wordt afgesloten.

✅ Belangrijk punt: onder normale bedrijfsomstandigheden blijft de klep open, terwijl de vlotter herhaaldelijk opent en sluit om continu lucht vrij te laten zonder handmatige tussenkomst.

3. Bescherming tegen negatieve druk (veiligheidsfunctie)

Als er negatieve druk ontstaat in de pijpleiding (bijvoorbeeld tijdens het uitschakelen van de pomp, snelle afvoer of barsten van de pijp), gaat de ontluchtingsklep met dubbele kogel automatisch open.adem snel lucht in. Dit voorkomt dat de pijpleiding instort of scheurt, waardoor uw hele systeem wordt beschermd tegen kostbare schade.

Waarom kiezen voor FYL dubbele kogelontluchtingsklep?

1. Aanzienlijk groter uitlaatvolume

Vergeleken met ontluchtingsventielen met één gat biedt het dubbele kogelontwerpmeerdere malen grotere afzuigcapaciteit. Zelfs vergeleken met gewone dubbelgatskleppen behoudt de FYL-ontluchtingsklep met dubbele kogel een hogere efficiëntie, waardoor luchtbellen worden verminderd die stromingsweerstand, geluid en leidingcorrosie veroorzaken.

2. Energiebesparing door verminderde weerstand

Opgesloten lucht in pijpleidingen verhoogt de wrijvingsverliezen en dwingt pompen harder te werken. Door voortdurend lucht te verwijderen, vermindert het FYL-ontluchtingsventiel met dubbele kogel de systeemweerstand, verlaagt het het energieverbruik van de pomp en helpt uenergiebesparing op lange termijn .

3. Automatische bescherming tegen negatieve druk

Veel luchtventielen laten alleen lucht ontsnappen. Het FYL dubbele kogelontluchtingsventiel gaat nog verderautomatisch lucht toelatenwanneer negatieve druk wordt gedetecteerd. Deze bidirectionele functie (vrijgave + inlaat) voorkomt vacuümomstandigheden die metalen of plastic pijpleidingen kunnen doen instorten.

4. Duurzame constructie voor een lange levensduur

• Roestvaststalen vlotterbal – corrosiebestendig, betrouwbaar drijfvermogen
• RF-flensaansluiting – compatibel met BS, ASME, JIS, DIN-normen
• Groot drukbereik – PN10, PN16, PN25
• Temperatuurbereik – 0°C tot 80°C, geschikt voor koud en warm water

5. Bewezen productiekwaliteit

FYL heeft jarenlang hydraulische machines ontwikkeld en voortdurend geïnnoveerd op het gebied van productkwaliteit, variëteit en after-sales service. Van nauwkeurige maatcontrole tot rigoureuze tests: elke ontluchtingsklep met dubbele kogel is gebouwd om jarenlang betrouwbaar te presteren.

Technische specificaties

Afmetingen (mm)

Opmerking: Afmetingen komen overeen met standaard flensboringen. Aangepaste formaten beschikbaar op aanvraag.

Typische toepassingen

Het FYL ontluchtingsventiel met dubbele kogel wordt veel gebruikt in:

• Gemeentelijke watertoevoerleidingen – voorkomen luchtsluizen en drukstoten
• Verwarmings- en stadsverwarmingssystemen – laat voortdurend opgeloste lucht ontsnappen
• Industriële waterzuiveringsinstallaties – beschermt pompen en filters
• Irrigatiesystemen – zorgen voor een constante stroom
• Brandbeveiligingswaternetwerken – zorgen ervoor dat het systeem gereed is
• Pompafvoerleidingen – voorkomt vacuümvorming tijdens het stoppen van de pomp

Vergelijking: luchtontlastventiel met dubbele kogel en enkele kogel

Installatie- en onderhoudstips

Om optimale prestaties te garanderen:

1. Installeer op hoge punten in de pijpleiding waar lucht zich op natuurlijke wijze ophoopt.
2. Verticaal installeren met de klepsteel naar boven gericht.
3. Gebruik stroomopwaartse isolatiekleppen voor eenvoudig onderhoud zonder dat het systeem moet worden uitgeschakeld.
4. Controleer periodiek de vlotter en het afdichtingsoppervlak op vuil of slijtage (aanbevolen elke 6–12 maanden).
5. Isoleer het uitlaatmondstuk niet – houd het altijd vrij voor luchtafvoer.

Waarom samenwerken met FYL?

• Volledige variëteit – meerdere maten en drukwaarden beschikbaar
• Hoge kwaliteit + lage prijs – fabrieksdirect productievoordeel
• Professionele fabrikant – al vele jaren gericht op hydraulische machines
• Continue innovatie – regelmatige verbeteringen op basis van marktfeedback
• Prettige samenwerking – attente service, tijdige levering, duidelijke communicatie

Onderzoek verzenden

Klaar om de efficiëntie van uw pijpleidingen te verbeteren met FYL's dubbele kogelontlastklep?Neem contact met ons opmet uw vereiste:

• Maat (DN)
• Drukklasse (PN10/16/25)
• Flensnorm (BS, ASME, JIS, DIN)
• Hoeveelheid
• Toepassingsdetails

We reageren binnen 24 uur met een concurrerende offerte en technische ondersteuning.

Eenvoudige foto's

Productspecificatie

Drukclassificatie: PN10/PN16/PN25

Werkmedium: warm en koud water

Werktemperatuur: 0°C tot 80°

Roestvrijstalen vlotterbal

Eindaansluiting: RF-flens

BS/ASME/JIS/DIN

Afmeting (mm)
