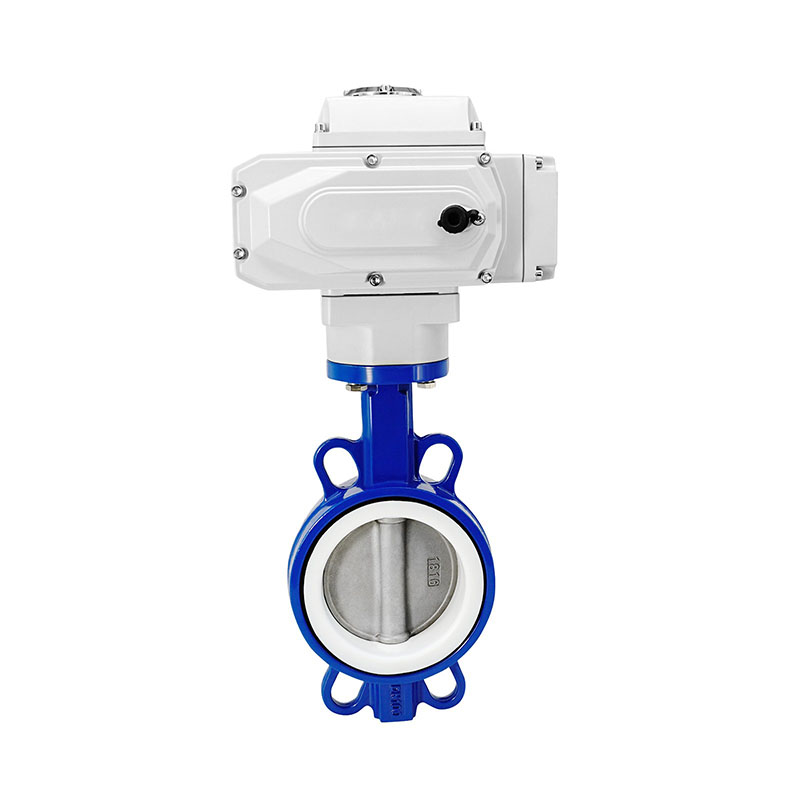

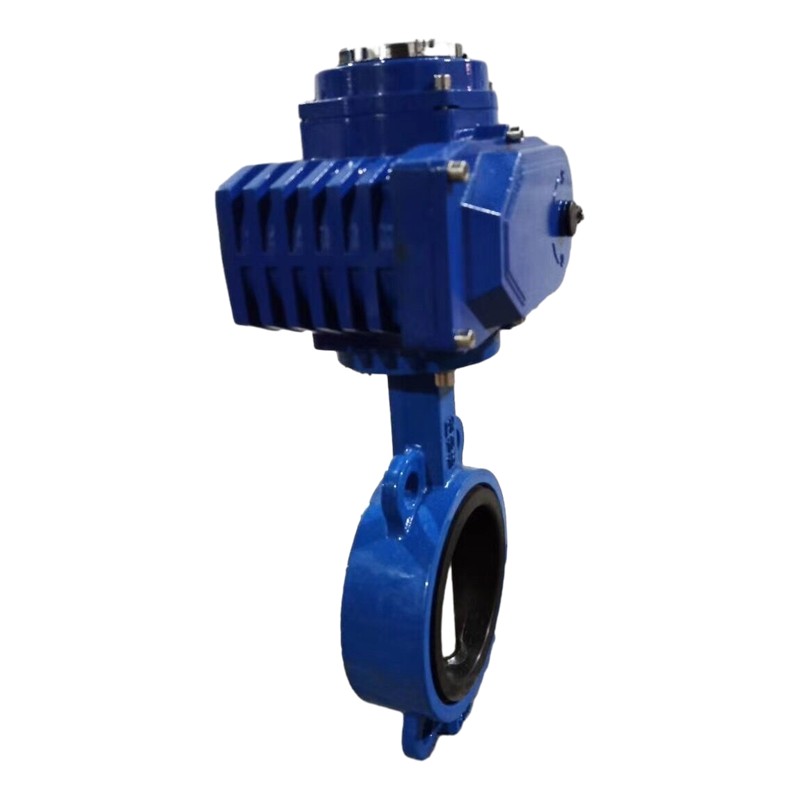

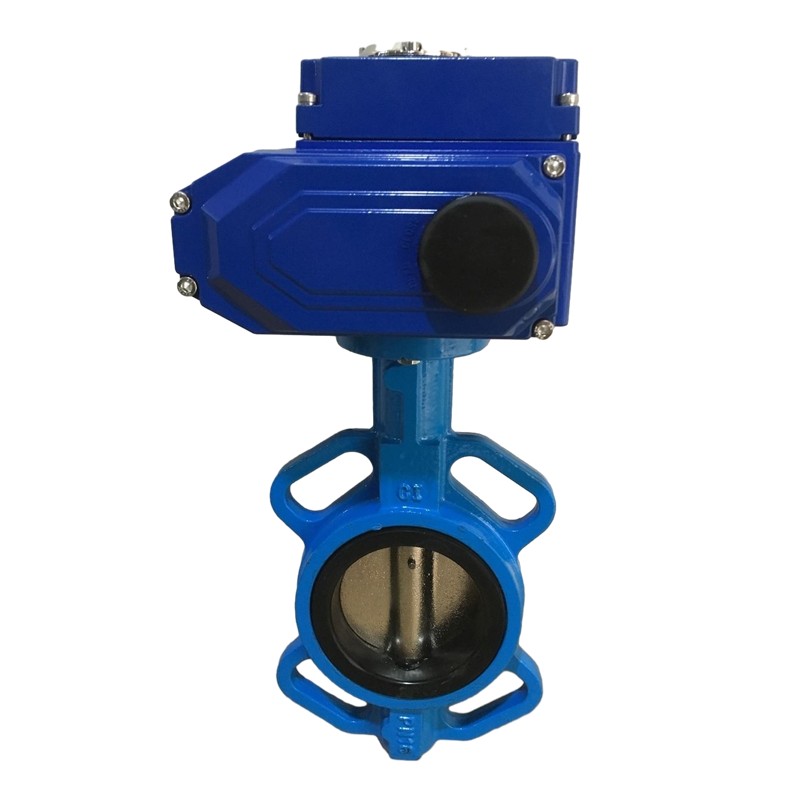

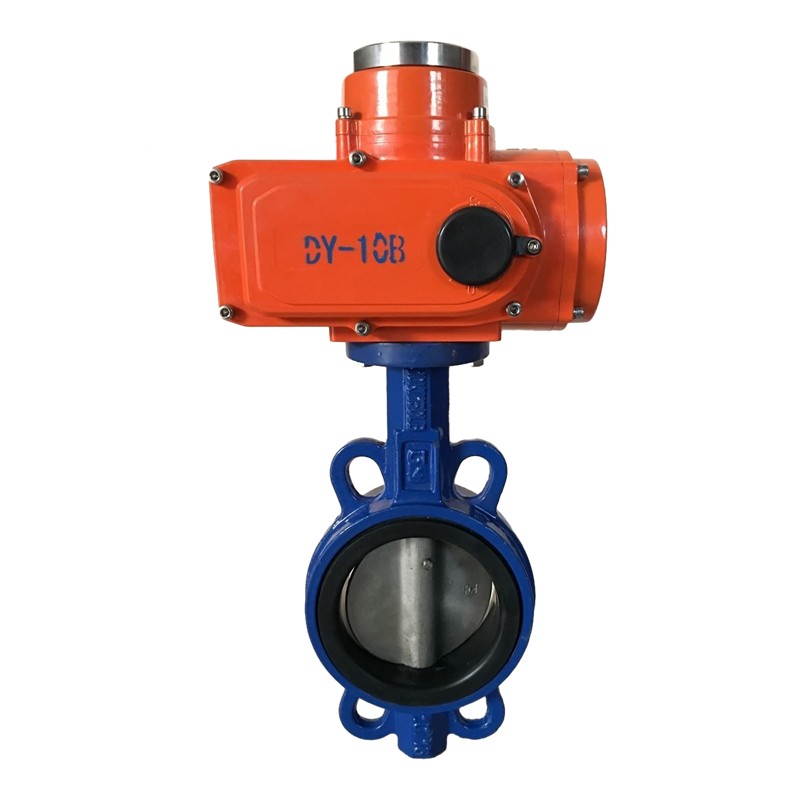

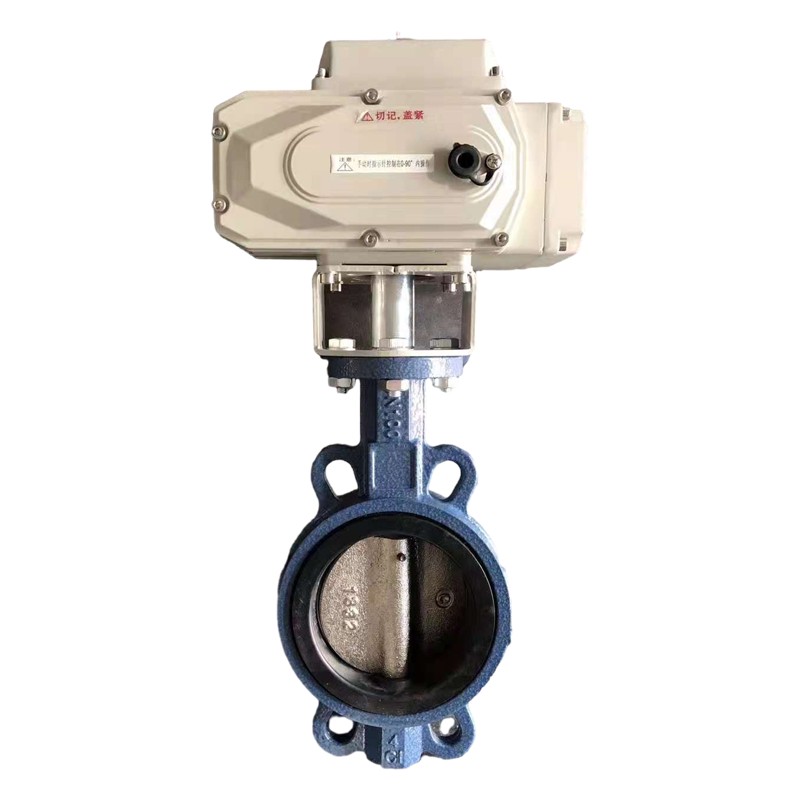

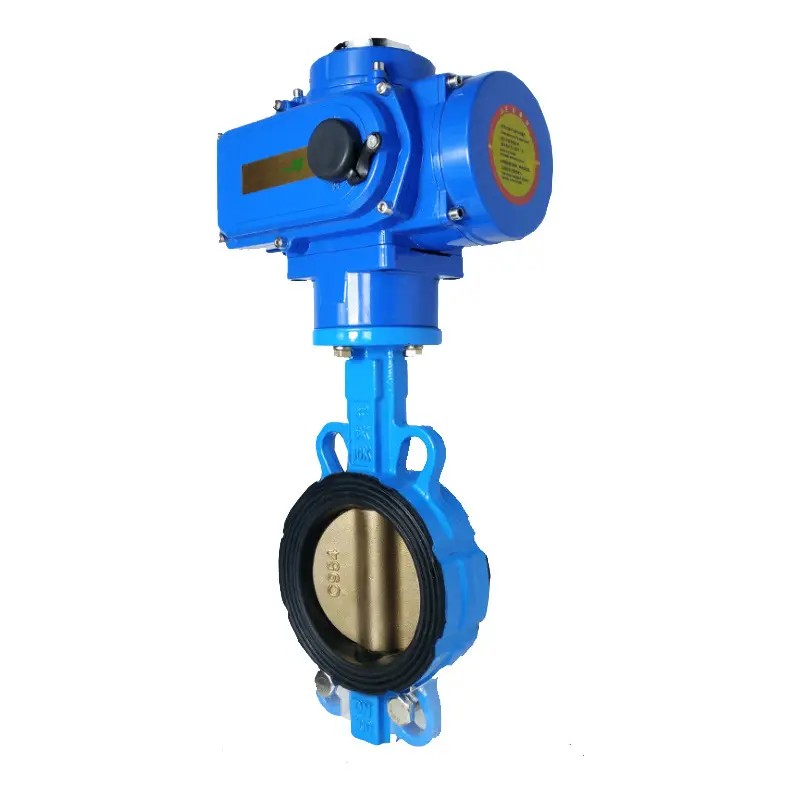

Wafer-vlinderklep met elektrische aandrijving

FYL-fabriekskernproduct: compact wafelontwerp + nauwkeurige elektrische actuator + betrouwbare zachte zittingafdichting

In industriële leidingsystemen spelen kleppen een cruciale rol bij het reguleren of isoleren van de stroming. Traditionele handmatige kleppen hebben lange tijd te maken gehad met drie grote problemen:

1. Handmatige bediening is inefficiënt, waardoor personeel ter plaatse de klep moet openen/sluiten, wat langzaam en arbeidsintensief is
2. Automatische besturing op afstand is moeilijk te realiseren, waardoor integratie met moderne DCS/PLC-besturingssystemen een uitdaging is
3. Grote kleplichamen nemen veel ruimte in beslag en verhogen de installatiekosten

DeWafer-vlinderklep met elektrische aandrijving, een kernproduct van de FYL-fabriek, is precies ontworpen om deze problemen systematisch op te lossen. Het is geen gewone vlinderklep, maar een hoogwaardige geautomatiseerde klepoplossing die een compact wafelvormig lichaam integreert met een elektrische actuator. Het waferontwerp past met behulp van bouten tussen twee pijpflenzen, waardoor ruimte wordt bespaard en de installatiekosten worden verlaagd. De elektrische actuator zet elektrische signalen om in mechanische beweging, waardoor bediening op afstand, nauwkeurig en geautomatiseerd mogelijk wordt, waardoor naadloze integratie in grotere besturingssystemen mogelijk is.

Productbeschrijving

De Wafer-vlinderklep met elektrische actuator is een krachtige, geautomatiseerde klepoplossing die is ontworpen voor het regelen of isoleren van de stroming in leidingsystemen. Deze klep heeft een compacte behuizing van het wafeltype en wordt met behulp van bouten tussen pijpflenzen geïnstalleerd, waardoor een kosteneffectieve en ruimtebesparende optie wordt gegarandeerd voor verschillende vloeistofregeltoepassingen. De elektrische actuator biedt nauwkeurige controle op afstand over de werking van de klep, waardoor automatisering en integratie in grotere besturingssystemen mogelijk is.

Kernproductfunctie: gelijktijdig oplossen van problemen in drie dimensies: "Installatie-efficiëntie, afstandsbediening en betrouwbaarheid van afdichtingen"

De kernwaarde van de FYL Wafer-vlinderklep met elektrische actuator kan in de volgende drie punten worden samengevat:

Dimensie 1: Installatie-efficiëntie
Probleem opgelost: Traditionele flenskleppen zijn omvangrijk, zwaar en vereisen meer ruimte en langere installatietijd
Implementatiemethode: Het compacte wafelontwerp past met bouten tussen twee pijpflenzen, waardoor de benodigde ruimte en installatiekosten worden geminimaliseerd
Werkelijk voordeel: ruimtebesparende + kosteneffectieve installatie, vooral geschikt voor projecten met beperkte ruimte of meerdere kraanpunten

Dimensie 2: Automatische bediening op afstand
Probleem opgelost: Handmatige kleppen vereisen bediening ter plaatse en kunnen niet worden geïntegreerd in geautomatiseerde besturingssystemen
Implementatiemethode: Elektrische actuator zet elektrische signalen om in mechanische beweging, ondersteunt AAN/UIT, moduleert (4-20mA of 0-10V) en positiefeedback
Werkelijk voordeel: Maakt nauwkeurige bediening op afstand en naadloze integratie in DCS/PLC-besturingssystemen mogelijk, waardoor de arbeidskosten worden verlaagd

Dimensie 3: Betrouwbaarheid van afdichtingen
Probleem opgelost: slechte afdichting leidt tot lekkage, vloeistofverlies en veiligheidsrisico's
Uitvoeringsmethode: Zachte zittingafdichting met EPDM, PTFE of andere elastomeren
Werkelijk voordeel: strakke afsluiting, minder lekkage, verbeterde systeembetrouwbaarheid en veiligheid

10 Voordelen van de Wafer-vlinderklep met elektrische aandrijving

1. Waferontwerp: De klep heeft een dunne, compacte behuizing die tussen twee pijpflenzen past, waardoor de benodigde ruimte en installatiekosten tot een minimum worden beperkt.
2. Elektrische actuator: Uitgerust met een elektrische actuator die de klepbediening automatiseert. De actuator zet elektrische signalen om in mechanische beweging, waardoor een nauwkeurige bediening op afstand mogelijk is.
3. Bidirectionele stroom: Ondersteunt stroom in beide richtingen en biedt flexibiliteit voor systeemconfiguraties.
4. Kwartslagbediening: De klep hoeft slechts 90 graden te worden gedraaid om volledig te openen of te sluiten, waardoor deze efficiënt en snel in gebruik is.
5. Afdichtingsmechanisme: Zachte zittingafdichting met opties voor EPDM, PTFE of andere elastomeren zorgt voor een goede afsluiting, vermindert lekkage en verbetert de betrouwbaarheid.
6. Materiaalopties: Verkrijgbaar in verschillende materialen zoals roestvrij staal, koolstofstaal, gietijzer en meer, waardoor compatibiliteit met een breed scala aan vloeistoffen en omgevingen mogelijk is.
7. Besturingsopties: Kan worden uitgerust met een verscheidenheid aan besturingsopties, waaronder AAN/UIT, modulerend (4-20 mA of 0-10 V) en positiefeedback voor verbeterde automatisering en procescontrole.
8. Corrosie- en slijtvastheid: Ontworpen om corrosieve en schurende materialen te weerstaan, waardoor duurzaamheid en een lange levensduur worden geboden in zware omstandigheden.
9. Breed scala aan maten: Verkrijgbaar in verschillende diameters (meestal DN40-DN1200), ter ondersteuning van verschillende stroomcapaciteiten voor verschillende industriële behoeften.
10. Onderhoudsgemak: Het eenvoudige ontwerp van de klep zorgt voor eenvoudige inspectie, onderhoud en vervanging van onderdelen, wat bijdraagt ​​aan minder stilstand.

Kan ik deze klep voor mijn toepassing gebruiken?

De Wafer-vlinderklep met elektrische actuator wordt veel gebruikt in de volgende vijf toepassingsscenario's:

Toepassing 1: Waterbehandeling
- Specifiek gebruik: regeling van water- en afvalwatersystemen
- Probleem opgelost: Biedt betrouwbare stroomregeling en bediening op afstand voor waterbehandelingsfaciliteiten

Toepassing 2: HVAC-systemen
- Specifiek gebruik: regelen van de lucht-, water- of stoomstroom in verwarmings- en koelsystemen
- Probleem opgelost: Maakt geautomatiseerde klimaatregeling mogelijk, waardoor de energie-efficiëntie wordt verbeterd

Toepassing 3: Voedsel en drank
- Specifiek gebruik: Sanitaire stroomcontrole in voedselverwerkingssystemen
- Probleem opgelost: Zorgt voor een schone, betrouwbare stroomregeling die voldoet aan de voedselveiligheidsnormen

Toepassing 4: Chemische verwerking
- Specifiek gebruik: omgaan met corrosieve chemicaliën in industriële toepassingen
- Probleem opgelost: Corrosiebestendige materialen zorgen voor duurzaamheid en veiligheid in agressieve chemische omgevingen

Toepassing 5: Olie en gas
- Specifiek gebruik: Reguleren van de stroming van vloeistoffen en gassen in pijpleidingen
- Probleem opgelost: biedt robuuste, geautomatiseerde stroomregeling voor veeleisende olie- en gastoepassingen

Waarom kiezen voor de Wafer-vlinderklep van FYL Factory met elektrische actuator?

Van de vele geautomatiseerde kleppen op de markt biedt de FYL Wafer-vlinderklep met elektrische actuator de volgende vier gedifferentieerde waarden:

Voordeel 1: Fabriek rechtstreeks van FYL – Kwaliteitscontrole en kostenvoordeel
FYL is een professionele kleppenfabrikant met jarenlange ervaring in de industrie
Directe fabrieksprijzen elimineren tussenpersonenkosten
Werkelijk voordeel: lagere aanschafkosten + directe technische ondersteuning van de fabrikant

Voordeel 2: Waferontwerp bespaart ruimte en verlaagt de installatiekosten
Traditionele flenskleppen vereisen langere bouten en meer ruimte
Het compacte wafelontwerp past tussen twee pijpflenzen, waardoor er minimale ruimte nodig is
Werkelijk voordeel: kortere installatietijd en lagere totale projectkosten, vooral voor installaties met meerdere kleppen

Voordeel 3: Flexibele besturingsopties voor verschillende automatiseringsbehoeften
Ondersteunt AAN/UIT (open/dicht) regeling voor eenvoudige isolatietoepassingen
Ondersteunt modulerende regeling (4-20mA of 0-10V) voor nauwkeurige stroomregeling
Ondersteunt positiefeedback voor realtime monitoring van de klepstatus
Werkelijk voordeel: Eén klepmodel kan aan meerdere automatiseringsvereisten voldoen, waardoor de voorraadcomplexiteit wordt verminderd

Voordeel 4: Meerdere materiaal- en zittingopties voor brede vloeistofcompatibiliteit
Lichaamsmaterialen: roestvrij staal, koolstofstaal, gietijzer
Materiaal van de schijf: roestvrij staal, nodulair gietijzer
Zittingmaterialen: EPDM, PTFE, NBR (selecteer op basis van toepassing)
Werkelijk voordeel: dezelfde ventielserie kan water, stoom, chemicaliën, voedingsmiddelen en meer verwerken – het is niet nodig om van ventielmerk te wisselen voor verschillende vloeistoffen

Directe reacties op algemene zorgen van kopers:

1. "Hoe weet ik welk materiaal en welke zitting ik moet kiezen?" → Gebaseerd op uw vloeistoftype: EPDM voor water en milde chemicaliën, PTFE voor agressieve chemicaliën en hoge temperaturen, NBR voor olie- en brandstoftoepassingen
2. "Kan deze klep in mijn bestaande besturingssysteem worden geïntegreerd?" → Ja, ondersteunt 4-20mA en 0-10V stuursignalen, compatibel met de meeste DCS/PLC-systemen, waaronder Siemens, ABB en andere
3. "Wat is de typische levensduur van deze klep?" → Met de juiste selectie en installatie biedt de klep jarenlang betrouwbare service. De elektrische actuator is ontworpen voor langdurig continu gebruik

Productspecificaties (selectiereferentie)

Hieronder vindt u de belangrijkste technische specificaties voor de Wafer-vlinderklep met elektrische actuator:

Specificatie 1 - Ventieltype: Wafervlinder

Specificatie 2 - Type aandrijving: elektrisch

Specificatie 3 - Materiaal behuizing: roestvrij staal, gietijzer of koolstofstaal

Specificatie 4 - Materiaal schijf: roestvrij staal, nodulair gietijzer

Specificatie 5 - Materiaal zitting: EPDM, PTFE, NBR (optioneel op basis van toepassing)

Specificatie 6 - Drukwaarde: PN10, PN16, ANSI 150 (gebaseerd op maat)

Specificatie 7 - Bedrijfstemperatuur: -10°C tot 150°C (afhankelijk van het materiaal van de zitting)

Specificatie 8 - Voeding: 220 V AC, 24 V DC, 380 V AC (aanpasbaar op basis van actuatormodel)

Specificatie 9 - Stuursignaal: AAN/UIT, modulerend (4-20mA, 0-10V)

Specificatie 10 - Maatbereik: Typisch DN40 tot DN1200, ondersteunt verschillende stroomcapaciteiten

Snelle selectiegids (match op bedrijfsconditie)

Op basis van uw toepassing kunt u snel de juiste configuratie selecteren met behulp van de volgende logica:

Conditie 1 - Vloeistoftype: water of afvalwater
- Aanbevolen configuratie: gietijzeren behuizing + EPDM-zitting + AAN/UIT-bediening

Conditie 2 - Vloeistoftype: Bijtende chemicaliën
- Aanbevolen configuratie: roestvrijstalen behuizing + PTFE-zitting + modulerende regeling (4-20mA)

Conditie 3 - Vloeistoftype: olie of brandstof
- Aanbevolen configuratie: behuizing van koolstofstaal + NBR-stoel + AAN/UIT-bediening

Conditie 4 - Vloeistoftype: Voedsel en drank
- Aanbevolen configuratie: roestvrijstalen behuizing + EPDM- of PTFE-zitting + sanitair ontwerp

Voorwaarde 5 - HVAC-toepassingen
- Aanbevolen configuratie: behuizing van gietijzer of roestvrij staal + zitting van EPDM + modulerende of AAN/UIT-regeling

Conditie 6 - Vloeistoffen op hoge temperatuur (tot 150°C)
- Aanbevolen configuratie: roestvrijstalen behuizing + PTFE-zitting + geschikte actuator
