Vlinderklep: de kleine klep die een cruciale rol speelt in moderne vloeistofregelsystemen

In veel industriële systemen is het beheersen van de stroming van vloeistoffen en gassen essentieel voor een veilige en efficiënte werking. Van de verschillende soorten industriële kleppen zijn deVlinderklepis een van de meest gebruikte flow control-oplossingen geworden vanwege de compacte structuur, het lichtgewicht ontwerp en de snelle werking. Hoewel een vlinderklep er relatief eenvoudig uitziet in vergelijking met andere kleptypen, is er sprake van nauwkeurige engineering bij de interne structuur. Van waterzuiveringsinstallaties en chemische verwerkingsfaciliteiten tot HVAC-systemen en energie-industrieën: vlinderkleppen spelen een belangrijke rol in het moderne vloeistofbeheer.

Waarom worden vlinderkleppen op grote schaal gebruikt in industriële toepassingen?

Een van de redenen waarom vlinderkleppen populair zijn geworden, is hun evenwicht tussen prestaties en bruikbaarheid. Vergeleken met veel traditionele klepontwerpen bieden vlinderkleppen: Compacte structuur Lager gewicht Eenvoudige installatie Snelle bediening Lager materiaalverbruik Minder onderhoudsvereisten Vanwege deze kenmerken worden ze vaak gebruikt in systemen waar frequente stroomregeling vereist is. Typische toepassingen zijn onder meer: Watervoorzieningsystemen Afvalwaterbehandeling HVAC-pijpleidingen Voedsel- en drankverwerking Chemische industrieën Brandbeveiligingssystemen Maritieme toepassingen

Een branchegeheim: de klepschijf is de kern van de prestaties van de vlinderklep

Veel mensen concentreren zich op het uiterlijk van een klep, maar ingenieurs weten dat het schijfontwerp de prestaties enorm beïnvloedt. De schijf heeft een directe interactie met het stromende medium, wat invloed heeft op: Stromingsweerstand Drukverlies Afdichtingsprestaties Levensduur Een goed ontworpen schijf kan turbulentie verminderen en de operationele efficiëntie verbeteren. Verschillende industrieën kunnen verschillende schijfmaterialen vereisen, zoals: Roestvrij staal Nodulair gietijzer Aluminium brons Speciale legeringen De materiaalkeuze is afhankelijk van factoren zoals: Vloeibare eigenschappen Temperatuur Druk Corrosie-eisen

Verschillende soorten vlinderkleppen en hun toepassingen

Wafer-vlinderklep

De wafer-vlinderklep is ontworpen om tussen twee pijpleidingflenzen te passen. Voordelen: Lichtgewicht structuur Ruimtebesparende installatie Kosteneffectief ontwerp Het wordt veel gebruikt in watersystemen, HVAC en algemene industriële pijpleidingen.

Lug vlinderklep

Een nokkenvlinderklep omvat inzetstukken met schroefdraad rond het kleplichaam. Voordelen zijn onder meer: Gemakkelijker onderhoud Geschikt voor systemen waarbij leidingsecties moeten worden verwijderd Betere installatieflexibiliteit

Geflensde vlinderklep

Geflensde vlinderkleppen sluiten rechtstreeks aan op pijpleidingflenzen. Ze worden vaak gebruikt voor: Grotere pijpleidingsystemen Toepassingen met hogere druk Industriële processystemen

Vlinderklepmaterialen: waarom materiaalkeuze ertoe doet

Verschillende werkomgevingen vereisen verschillende materialen. Veel voorkomende materiaalcombinaties zijn onder meer: Onderdeel Algemene materialen Lichaam Gietijzer, nodulair gietijzer, roestvrij staal, koolstofstaal Schijf roestvrij staal, nodulair gietijzer, aluminiumbrons Zitting EPDM, NBR, PTFE, rubbermaterialen As roestvrij staal Bijvoorbeeld: EPDM-zittingen worden veel gebruikt in watertoepassingen PTFE-zittingen zijn geschikt voor chemische bestendigheidseisen Roestvaststalen componenten hebben de voorkeur in corrosieve omgevingen

De verborgen uitdaging: afdichtingstechnologie bepaalt de betrouwbaarheid van kleppen

Een vlinderklep moet een betrouwbare afdichting bereiken en tegelijkertijd een soepele rotatie mogelijk maken. Het afdichtingssysteem moet in evenwicht zijn: Laag bedrijfskoppel Strakke afsluitprestaties Lange levensduur Veel voorkomende afdichtingsontwerpen zijn onder meer: Veerkrachtig zittende vlinderkleppen Hoogwaardige vlinderkleppen Drievoudige offset vlinderkleppen Ontwerpen met drievoudige offset zijn vooral belangrijk voor veeleisende toepassingen, omdat de schijfbeweging de wrijving tussen afdichtingsoppervlakken vermindert, waardoor de duurzaamheid wordt verbeterd.

Automatiseringstrends: vlinderkleppen worden slimmer

Traditionele vlinderkleppen worden handmatig bediend, maar moderne industriële systemen maken steeds vaker gebruik van geautomatiseerde besturing. Veel voorkomende actuatoropties zijn onder meer:

Pneumatische aandrijvingen

Wordt gebruikt waar snelle bediening en industriële automatisering vereist zijn.

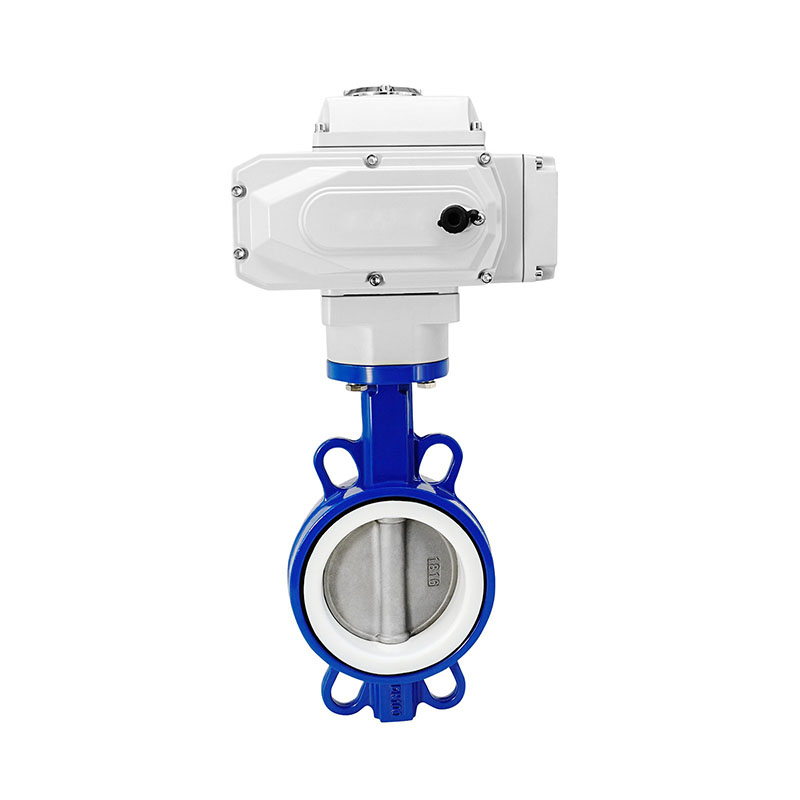

Elektrische aandrijvingen

Geschikt voor toepassingen die een nauwkeurige afstandsbediening vereisen.

Hydraulische actuatoren

Gebruikt in grote systemen die een hoge bedieningskracht vereisen. Met sensoren en digitale besturingssystemen kunnen vlinderkleppen nu onderdeel worden van intelligente pijpleidingbeheersystemen.

Toekomstige ontwikkelingstrends van vlinderkleppen

Materialen met hogere prestaties

Nieuwe materialen en oppervlaktebehandelingen verbeteren de weerstand tegen: Corrosie Slijtage Extreme temperaturen

Slim klepbeheer

Toekomstige klepsystemen zullen steeds meer integreren: Positiebewaking Afstandsbediening Voorspellend onderhoud Industriële IoT-systemen

Energie-efficiënte stroomregeling

Geoptimaliseerde klepontwerpen helpen het drukverlies te verminderen en de algehele systeemefficiëntie te verbeteren.

Conclusie: vlinderkleppen blijven een essentieel onderdeel van industriële stroomregeling

Hoewel een vlinderklep een relatief eenvoudige structuur heeft, is zijn rol in industriële systemen verre van eenvoudig. Door voortdurende verbeteringen in materialen, afdichtingstechnologie en automatisering zijn vlinderkleppen betrouwbare oplossingen geworden voor het regelen van vloeistoffen en gassen in veel industrieën. Van gemeentelijke watersystemen tot geavanceerde industriële processen: deze compacte klep blijft een efficiënt en veilig vloeistofbeheer over de hele wereld ondersteunen.
