Verschil tussen excentrische en concentrische vlinderkleppen

Vlinderkleppen worden veel gebruikt voor debietregeling in leidingsystemen, waarbij excentrische en concentrische (of middellijn) typen twee veel voorkomende ontwerpen zijn. Het belangrijkste verschil ligt in de positie van de steel ten opzichte van de schijf.

Bij een concentrische vlinderklep gaat de spindel door het midden van de schijf, die ook in lijn ligt met de middellijn van de buis. Dit eenvoudige ontwerp biedt lage kosten en een compact formaat, waardoor het geschikt is voor niet-kritieke lagedruktoepassingen zoals HVAC of waterbehandeling. De schijf maakt tijdens bedrijf echter voortdurend contact met de stoel, wat slijtage veroorzaakt en het gebruik ervan bij hoge druk of hoge temperaturen beperkt.

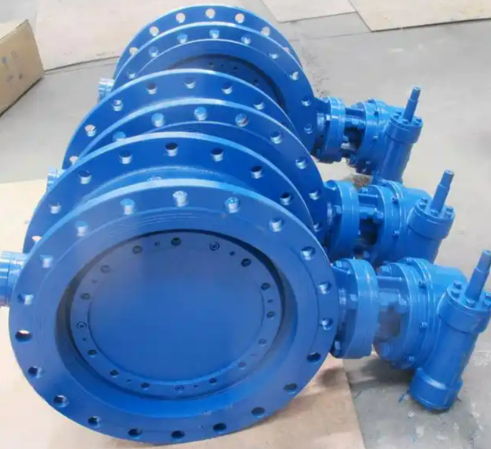

Bij een excentrische vlinderklep daarentegen is de steel verschoven ten opzichte van het midden van de schijf: enkele, dubbele of drievoudige offset. Deze offset vermindert de wrijving tussen de schijf en de zitting tijdens het openen en sluiten, wat resulteert in een langere levensduur, betere afdichting en geschiktheid voor veeleisendere toepassingen zoals stoom, olie en gas. Vooral drievoudige offsetkleppen zorgen voor een luchtbeldichte afsluiting en kunnen effectief omgaan met hoge temperaturen en drukken.

Samenvattend zijn concentrische kleppen economisch en eenvoudig, maar hebben ze beperkte prestaties, terwijl excentrische kleppen verbeterde duurzaamheid, afdichting en veelzijdigheid bieden voor industrieel gebruik.
