Wat is het werkingsprincipe en de selectie van korffilters?

Mandfiltersworden gebruikt op olie- of andere vloeistofpijpleidingen om vuil in de pijpleiding te filteren. Het filtergatoppervlak is 2-3 keer groter dan het pijpdiametergebied. Het overschrijdt ruimschoots het filtergebied van filters van het Y-type en het T-type. De filternauwkeurigheid is een filter met een betere nauwkeurigheid onder de filters. De filterschermstructuur is anders dan andere filterschermen. Omdat het de vorm heeft van een mand, wordt het een blauwfilter genoemd.

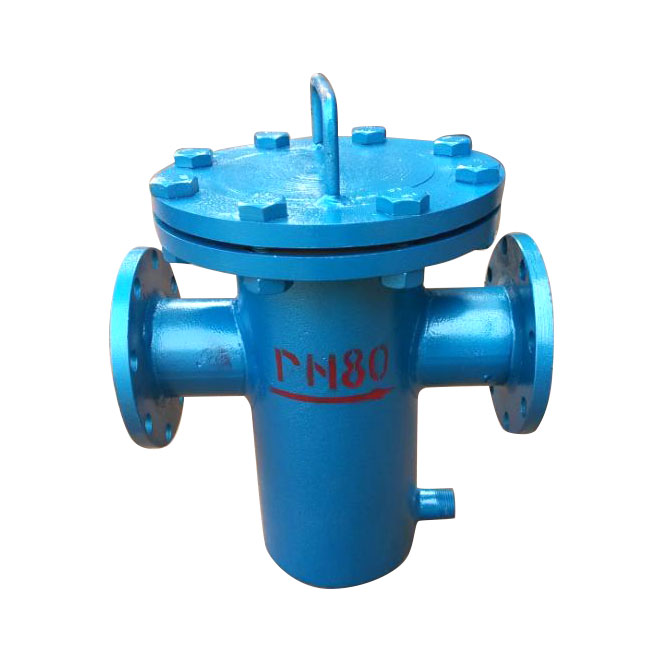

Het mechanische mandfilter op middelhoge temperatuur bestaat hoofdzakelijk uit een pijp, een cilinder, een filtermand, een flens, een flensafdekking en bevestigingsmiddelen. Wanneer het op de pijpleiding wordt geïnstalleerd, kan het grotere vaste onzuiverheden uit de vloeistof verwijderen, zodat de machines en apparatuur (inclusief compressoren, pompen, enz.) en instrumenten normaal kunnen werken en werken, waardoor een stabiel proces wordt bereikt en de productie wordt gegarandeerd.

Werkingsprincipe van mandfilter:

Wanneer de pijpleiding wordt aangelegd, zal er ander puin in de pijpleiding worden gebracht en tijdens de productie zal er ook puin in de grondstoffen zitten. Wanneer de vloeistof in de pijpleiding door het filter stroomt, wordt het vuil door het filter opgevangen in de filterzeef. Wanneer het een bepaald niveau bereikt, opent u het schaaldeksel om het filterscherm schoon te maken.

Algemene principes voor het selecterenmandfilters:

1. Inlaat- en uitlaatdiameters:

In principe mogen de inlaat- en uitlaatdiameters van het filter niet kleiner zijn dan de inlaatdiameter van de bijpassende pomp, en zijn ze over het algemeen consistent met de diameter van de inlaatleiding.

2. Nominale druk:

Bepaal het drukniveau van het filter aan de hand van de hoge druk die in de filterleiding kan optreden.

3. Selectie van het aantal gaten:

Houd vooral rekening met de deeltjesgrootte van de te onderscheppen onzuiverheden, afhankelijk van de procesvereisten van de mediumstroom. De deeltjesgrootte die door verschillende specificaties van draadgaas kan worden onderschept, kunt u vinden in de onderstaande tabel "Filterspecificaties".

Technische parameters vanmandfilters:

1. Geschikte materialen:

A. Zwak corrosieve materialen in de chemische en petrochemische productie, zoals water, ammoniak, olie, koolwaterstoffen, enz.;

B. Corrosieve materialen bij de chemische productie, zoals bijtende soda, natriumcarbonaat, geconcentreerd en verdund zwavelzuur, koolzuur, azijnzuur, esterzuur, enz.;

C. Materialen voor lage temperaturen in de koeling, zoals vloeibaar methaan, vloeibare ammoniak, vloeibare zuurstof en verschillende koelmiddelen;

D. Materialen met hygiëne-eisen in de lichte voedingsmiddelen- en farmaceutische productie, zoals bier, dranken, zuivelproducten, graanpulp en medische benodigdheden, enz.

2. Werktemperatuur: -80℃—+450℃

3. Nominale diameter: DN15—DN600

4. Nominale druk: PN1,0-5,0Mpa

5. Flensnorm: HG20592-97 (kan ook volgens gebruikersvereisten worden vervaardigd)

6. Shell-materiaal: A3, 304, 304L, 316, 316L

7. Afdichtingsmateriaal: polytetrafluorethyleen, nitrilrubber, oliebestendig asbestrubber

8. Productie- en testnorm: HGJ532-91
