De introductie van vlinderklep

Vlinderkleppenzijn kwartslagkleppen die populair zijn voor aan-uit- of modulerende diensten. Ze zijn licht van gewicht, hebben een kleine installatievoetafdruk, lagere kosten, snelle bediening en zijn verkrijgbaar met grote openingen. De “vlinder” is een schijf die is verbonden met een staaf. Wanneer de klep opent, draait de schijf om vloeistof door te laten. Deze sluit wanneer de stang de schijf een kwartslag draait naar een positie loodrecht op de stroomrichting. In dit artikel leert u hoe een vlinderklep werkt, wat de verschillende soorten vlinderkleppen zijn, welke bedieningsmogelijkheden er voor deze kleppen zijn en meer.

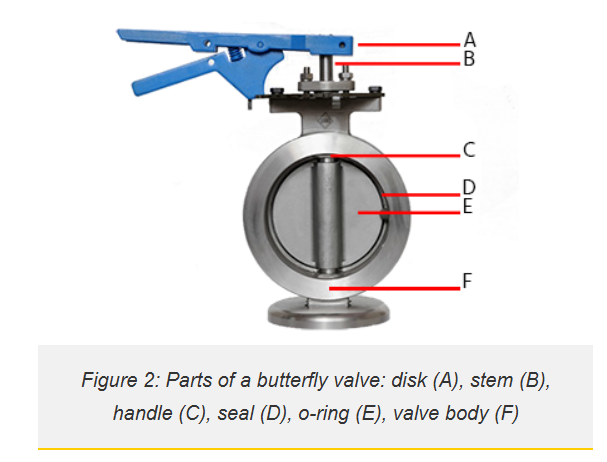

WerkingsprincipeVlinderkleppen hebben een relatief eenvoudige constructie. Figuur 2 toont de belangrijkste componenten van een vlinderklep, namelijk het lichaam, de afdichting, de schijf en de steel. De schijf (Figuur 2 met label E) van een vlinderklep is uitgelijnd met het midden van de aangesloten leidingen en de steel (Figuur 2 met label B) is verbonden met een actuator of hendel aan de buitenkant van de klep. In de gesloten positie staat de schijf loodrecht op de stroom, zoals weergegeven in Figuur 2, en sluit af tegen de klepzitting (Figuur 2 met het label D). Een O-ring (Figuur 2 met label C) in de steelpakking dicht af tegen lekkage langs de steel. Wanneer de actuator of hendel de vlinderklepsteel 90° draait, draait de schijf ook 90° om evenwijdig aan de stroom te komen. Gedeeltelijke rotatie zorgt ervoor dat de stroom wordt gesmoord of proportioneel.

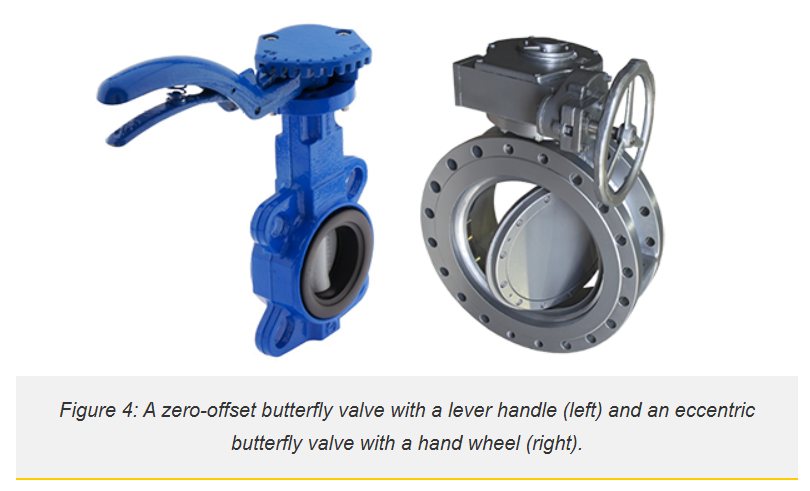

Soorten vlinderkleppenVlinderkleppen zijn er in verschillende uitvoeringen, elk voor specifieke toepassingen en drukbereiken. Vlinderkleppen kunnen worden gecategoriseerd op basis van hun klepsluitingsontwerp, verbindingsontwerp en bedieningsmethode. SchijfsluitingsontwerpVlinderkleppen kunnen concentrisch of excentrisch zijn, afhankelijk van de locatie van de steel ten opzichte van de middellijn van de schijf en de oppervlaktehoek van de klepzitting.ConcentrischHet meest basale ontwerp van een vlinderklep is een centrische of concentrische vlinderklep. De steel gaat door de middellijn van de schijf en de zitting is de binnendiameter van het klephuis (Figuur 4 aan de linkerkant). Dit nul-offset klepontwerp staat bekend als veerkrachtige zitting omdat een efficiënte afdichting afhankelijk is van de flexibiliteit van de rubberen zitting. Bij het sluiten komt de schijf eerst in contact met de zitting onder een hoek van ongeveer 85° tijdens een rotatie van 90°. Concentrische vlinderkleppen zijn geschikt voor lagedrukbereiken.
