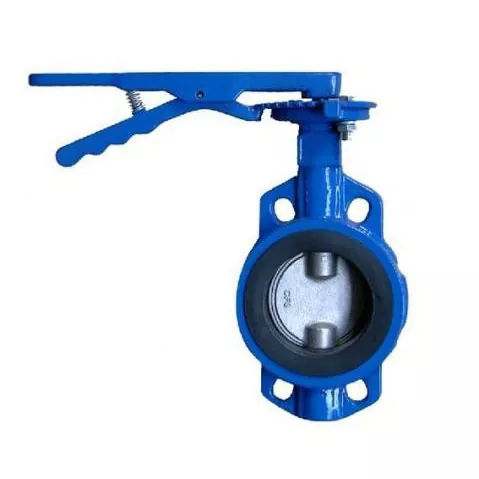

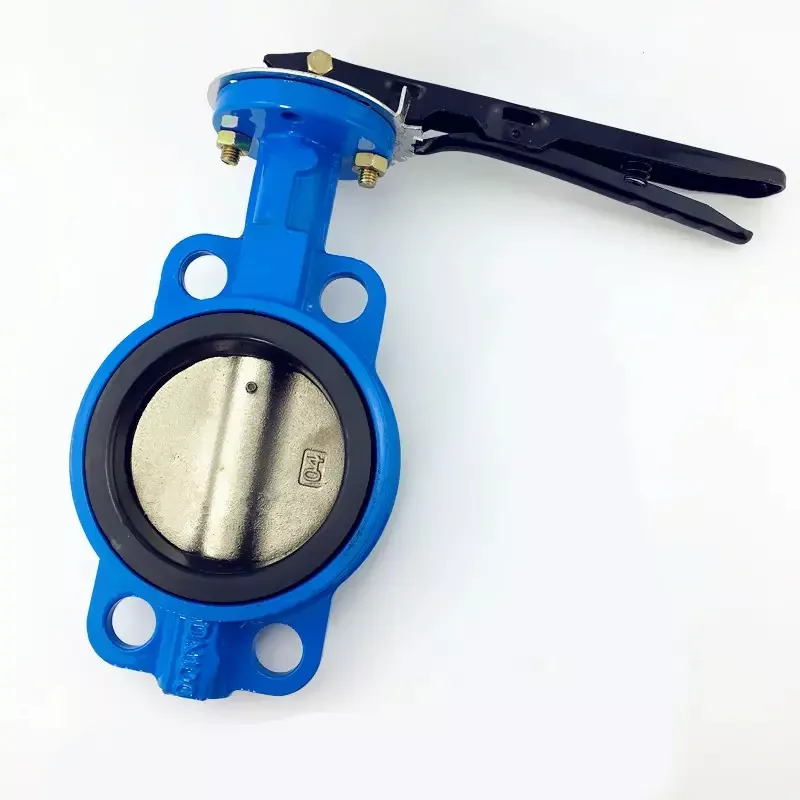

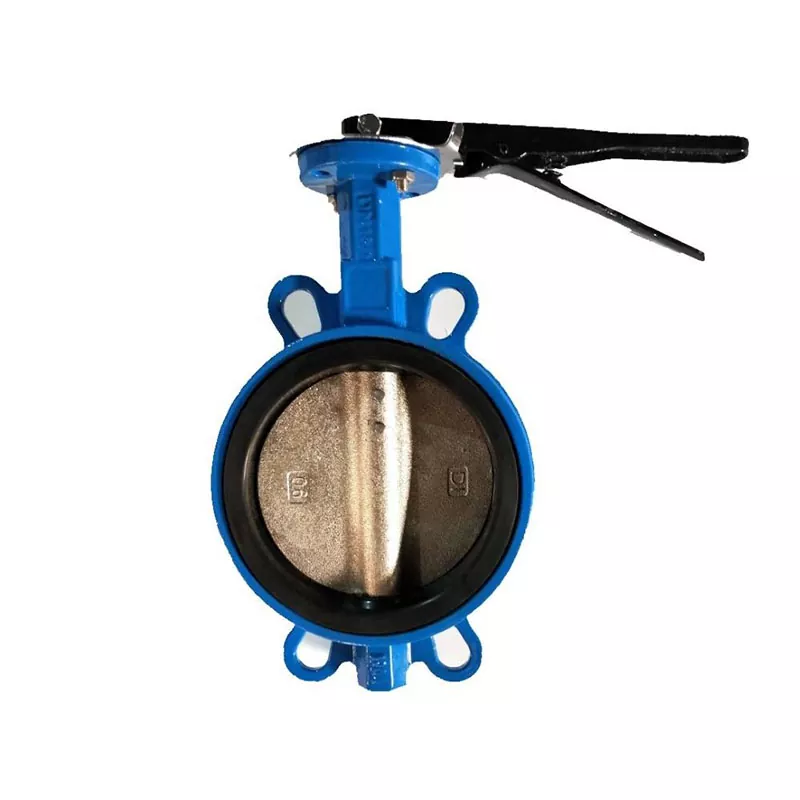

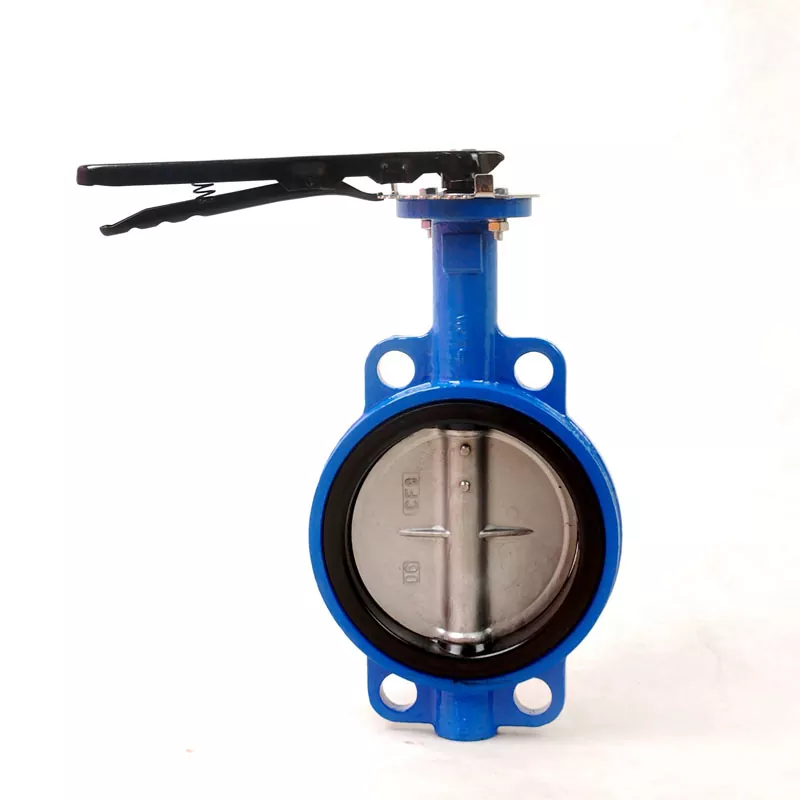

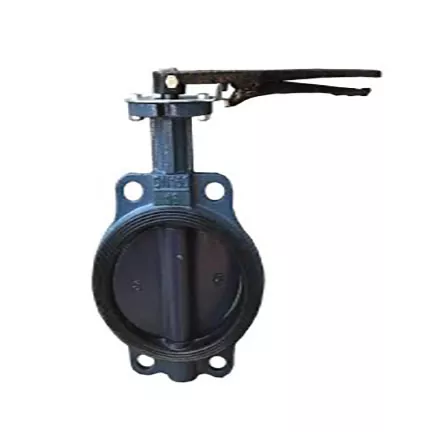

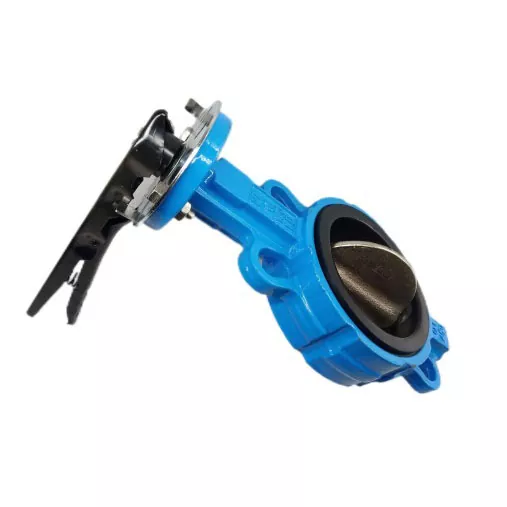

Nodulair gietijzer Wafer vlinderklep met handgreep

Een hoogwaardige nodulair gietijzeren wafer-vlinderklep met handgreep, vervaardigd door de FYL-fabriek in Tianjin, China. Dit product beschikt over een kleplichaam vervaardigd uit zeer sterk, corrosiebestendig nodulair gietijzer, gecombineerd met een lichtgewicht en compacte wafelachtige structuur. Dit ontwerp bespaart niet alleen installatieruimte, maar levert ook superieure afdichtingsprestaties en nauwkeurige vloeistofregeling. De klep wordt bediend via een handmatige hendel en stelt gebruikers in staat eenvoudig de stroom van verschillende media, waaronder water, olie en gas, te regelen.

Stuur onderzoek

Productomschrijving

De nodulair gietijzeren wafer-vlinderklep met handgreep is een type klep dat wordt gekenmerkt door zijn eenvoudige maar effectieve ontwerp. Het bestaat uit een ronde schijf (of vlinderplaat) gemonteerd op een roterende as in een nodulair gietijzeren kleplichaam. De schijf roteert binnen het kleplichaam om de stroom te regelen, volledig open, gedeeltelijk open of volledig gesloten. De handgreep die aan de as is bevestigd, maakt handmatige bediening mogelijk en biedt gemakkelijke controle over de stroom vloeistoffen of gassen.

De klep is doorgaans ontworpen voor een wafelverbinding, waardoor een veilige en lekdichte aansluiting tussen de klep en de pijpleiding wordt gegarandeerd. Nodulair gietijzer, het materiaal bij uitstek voor het kleplichaam, biedt uitzonderlijke sterkte, duurzaamheid en corrosieweerstand, waardoor het geschikt is voor een breed scala aan industriële en commerciële toepassingen.

Voordeel:

● Nodulair gietijzer is een gietijzeren materiaal dat bekend staat om zijn hoge sterkte en weerstand tegen corrosie, waardoor duurzaamheid en betrouwbaarheid op lange termijn in zware omstandigheden worden gegarandeerd.

● Het wafelvormige ontwerp houdt de klep compact en licht van gewicht, waardoor deze eenvoudig te installeren en te onderhouden is in krappe ruimtes.

● De vlinderklep biedt superieure afdichtingsmogelijkheden, vooral wanneer deze is uitgerust met hoogwaardige rubberen afdichtingen. Dit zorgt voor minimale lekkage en maximaliseert de stroomefficiëntie.

● Het met een handgreep bediende ontwerp maakt een snelle en gemakkelijke handmatige bediening van de klep mogelijk, waardoor deze geschikt is voor toepassingen waarbij frequente aanpassingen nodig zijn.

● De klep kan een verscheidenheid aan vloeistoffen en gassen verwerken, waaronder water, olie, stoom en lucht, binnen het gespecificeerde temperatuur- en drukbereik.

● Vlinderkleppen zijn over het algemeen kosteneffectiever dan andere typen kleppen, waardoor ze een aantrekkelijke keuze zijn voor prijsbewuste projecten.

● Het eenvoudige ontwerp van de vlinderklep zorgt voor gemakkelijke toegang tot interne componenten, waardoor routineonderhoud en reparaties worden vergemakkelijkt.

● De schijf draait soepel binnen het klephuis, waardoor een nauwkeurige stroomregeling over een breed scala aan openingsposities mogelijk is.

Parameter

Shell-test (MPa)	1,5 MPa, 2,4 MPa, 3,0 MPa
Afdichtingstest (MPa)	1,1 MPa, 1,76 MPa, 2,2 MPa
Operatie	Handwiel, pneumatisch, elektrisch, wormwiel
toepasselijk medium	Water, riolering, zeewater, lucht, stoom

Parameter (handvat)

DN	L±2	L1	D1	H2	H1	Zd	n-M
50	43	250	125	88	64	4-Φ18	4-M16
65	46	250	145	115	80	4-Φ18	4-M16
80	46	250	160	130	85	4-Φ18	4-M16
100	52	250	180	150	110	4-Φ18	4-M16
125	56	280	210	170	127	4-Φ18	4-M16
150	56	280	240	185	140	4-Φ22	4-M20
200	60	280	295	215	175	4-Φ22	4-M20
